Überblick · 4 Min Lesezeit
Deine Busch-Jaeger- / ABB-Welcome-Gegensprechanlage smart machen
Push-Benachrichtigungen, blinkende Lichter und ein Türöffner für eine verkabelte 2-Draht-Anlage, für die Ring und Nest einfach nicht passen.
Ich wohne in einer Wohnung mit einer verkabelten Busch-Jaeger-Türsprechanlage (ein ABB-Welcome-Bussystem). Ich wollte die naheliegenden Komfortfunktionen: eine Push-Nachricht, wenn jemand klingelt, und die Tür öffnen können, ohne zum Hörer zu laufen. Ring, Nest, ein Aqara, nichts davon geht: eine Gebäude-Gegensprechanlage auf einem proprietären 2-Draht-Bus ist etwas völlig anderes: keine Leitung zum Abgreifen und nichts, woran man eine Ring-Klingel schrauben könnte.

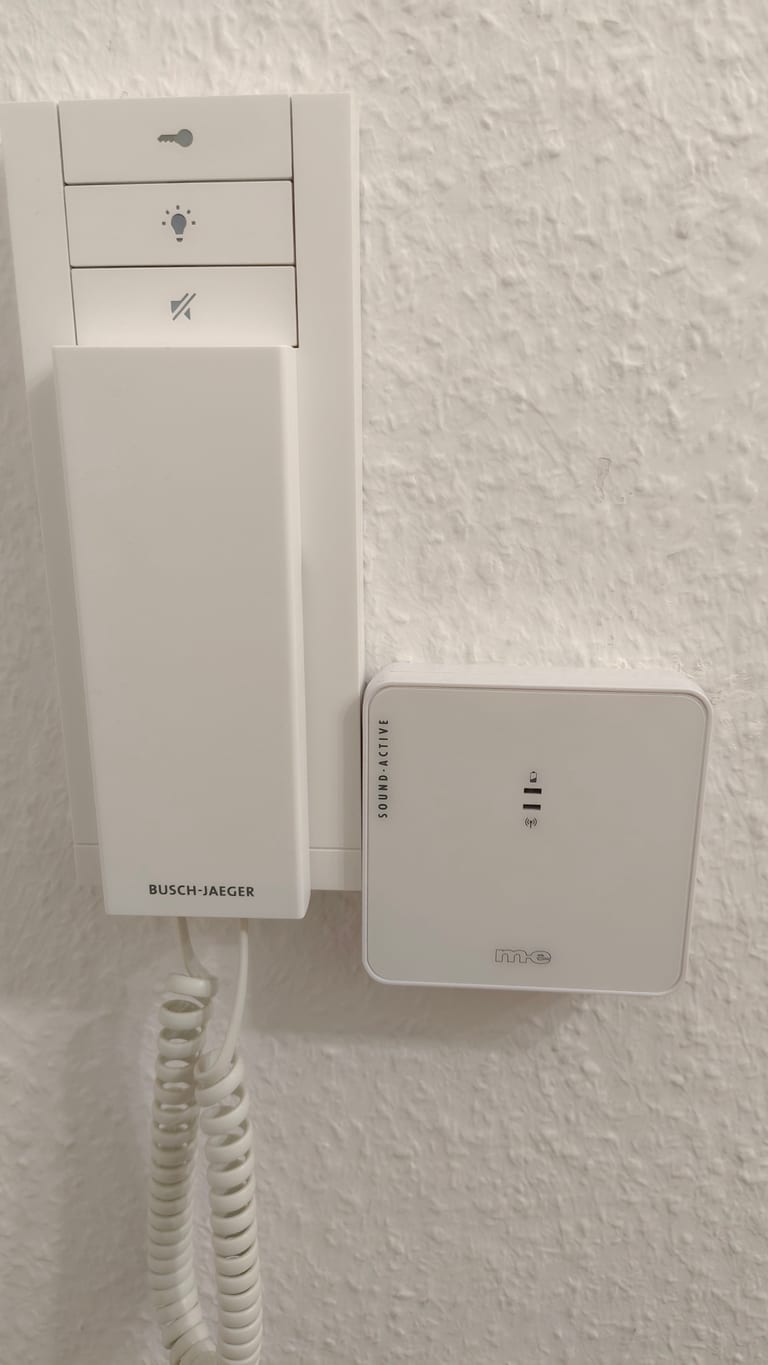

Davor hatte ich den faulen Weg probiert: ein kleines schallaktiviertes Kästchen am Hörer, das den Gong weiterleiten soll. Es war grässlich: verpasste Klingeln hinter geschlossener Tür, Fehlauslöser bei jedem lauten Knall, und manchmal blieb es still, während die Anlage munter klingelte.
Was mein Setup heute kann
Eine Push-Benachrichtigung, sobald jemand klingelt, auch wenn ich nicht zu Hause bin.
Meine Lichter blinken, wenn es klingelt, damit ich es auch mit Kopfhörern nie verpasse.
Ein Knopf auf meinem Schreibtisch öffnet die Haustür mit einem Druck. Dieselbe kleine Box blinkt und spielt einen Ton, wenn jemand klingelt.
Wie es funktioniertEin Open-Source-Board am Bus

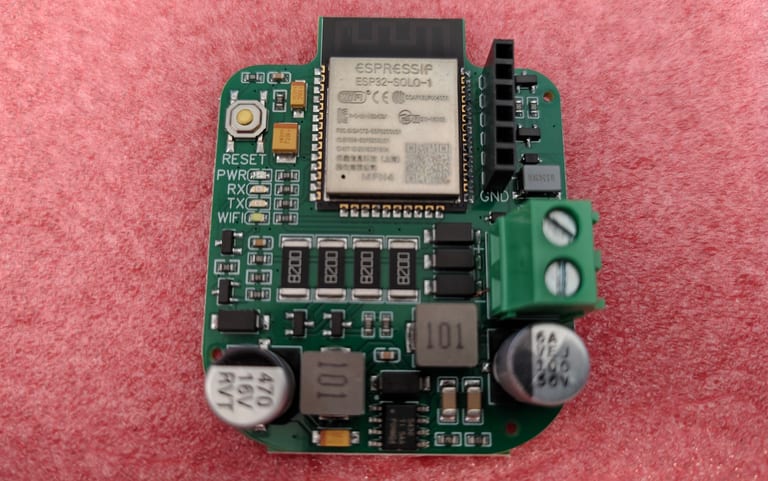

Das Ganze hängt an einer kleinen Open-Source-Platine von Mat931: ein ESP32, der das ABB-Welcome- / Busch-Jaeger-Busprotokoll spricht. Sobald sie am Bus hängt, sieht Home Assistant einen Klingel-Sensor und einen Türöffner-Schalter, der Rest sind nur Automatisierungen, selbst gehostet, ohne Cloud-Abo.
Willst du die komplette Anleitung: die ESPHome-Config, das Auslesen der Bus-Adressen aus den Logs, die Flash-Stolperfallen und die Home-Assistant-Automatisierung? Zur Anleitung →
BenachrichtigungenDer ehrliche Kompromiss
Etwas, das die Tutorials verschweigen: Die Home-Assistant-Companion-App liefert sofortige Push-Benachrichtigungen, aber auf Android hat die dauerhafte Verbindung meinen Akku leergesaugt. Auf dem Handy nutze ich deshalb Pushbullet (leicht, zuverlässig, aber ohne Action-Buttons), und zum Türöffnen einen kleinen M5 Atom Echo auf dem Schreibtisch, der blinkt, einen Ton spielt und per Knopf öffnet.
KompatibilitätFunktioniert das mit deiner Anlage?
Wenn deine ABB-Welcome- / Busch-Welcome-Station mit zwei Adern (meist a und b) angeschlossen ist, ist sie sehr wahrscheinlich kompatibel. Bisher bestätigt: Busch-Jaeger 83205 AP-6 (meine), 83220 AP-624, 83222 U-611 sowie ABB M22002-W-02, M2231, M2234, M22403-W und WLI501B / M22401-W. Die aktuelle Liste steht im Wiki, und die Platine ist im ESPHome-Devices-Register.
Lieber eine ohne Löten und Flashen?

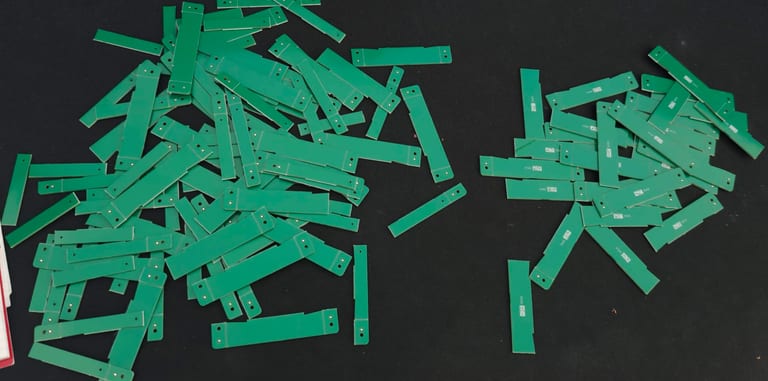

Die ehrliche Vorgeschichte: Ich hab mir eine für mich selbst gebaut und eine Charge von fünf bestellt (die Mindestmenge beim Fertiger), dann vier davon an Leute verkauft, die den GitHub-Thread gefunden haben. Das lief gut genug, dass ich 30 bestellt habe, in der Hoffnung auf großes Interesse bei den Nachbarn im Haus. Bei über 900 Wohnparteien haben sich genau zwei gemeldet. :( Seitdem sind über den Thread noch etliche weggegangen, es liegt also noch ein ordentlicher Stapel hier.
Sie sind vorgeflasht und einrichtungsbereit, jede mit ESP32-Modul drauf. Du sparst dir also die 5er-Mindestbestellung und die ganze Einarbeitung ins Flashen. Wenn dir das Ärger erspart, frag einfach:
Board anfragen30 € pro Platine plus versicherter DHL-Versand mit Sendungsverfolgung. Aus Deutschland, überall in die EU.
Kein Shop, kein Geschäft. Ich gebe nur die Reste an Leute weiter, die sie wirklich nutzen. Wer zuerst kommt, mahlt zuerst, und wenn sie weg sind, sind sie weg (ich bestelle nicht nach).
